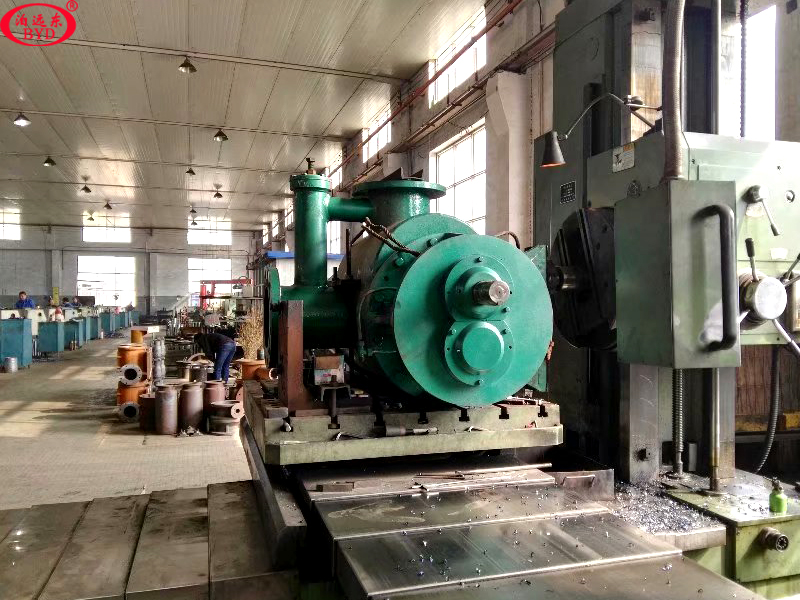

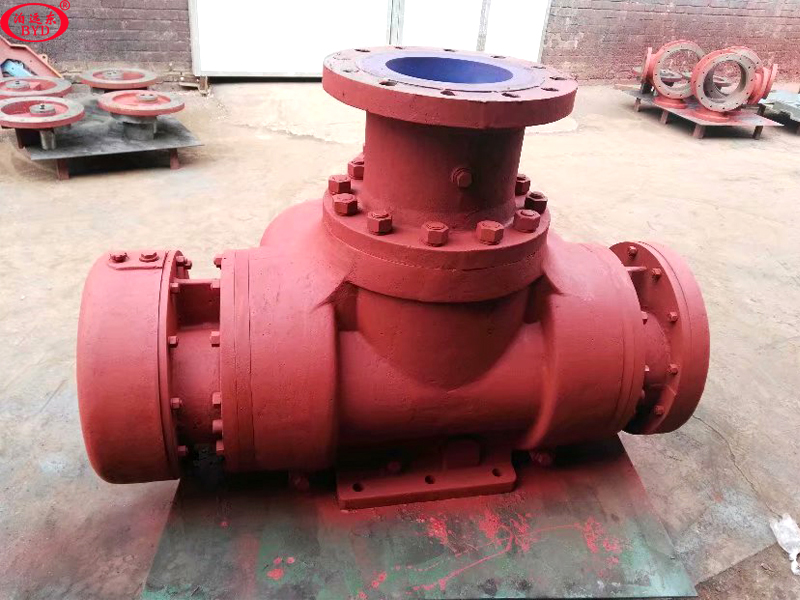

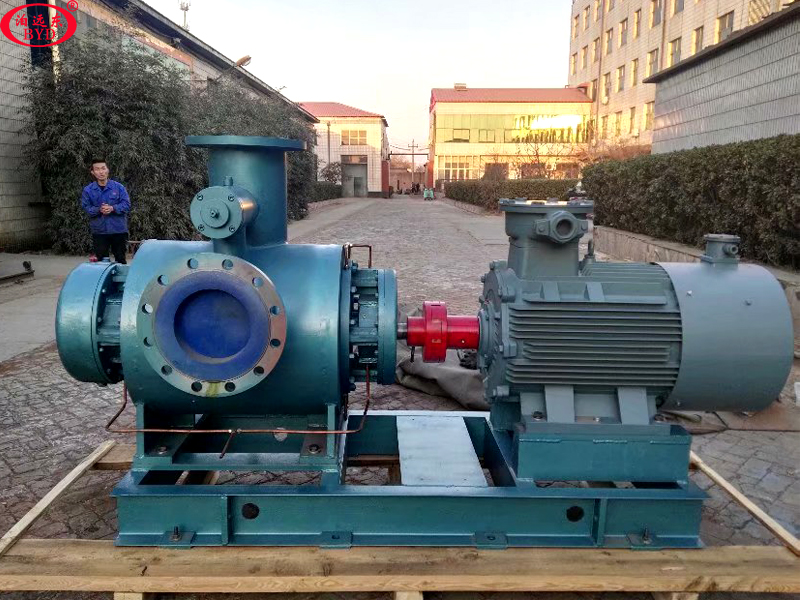

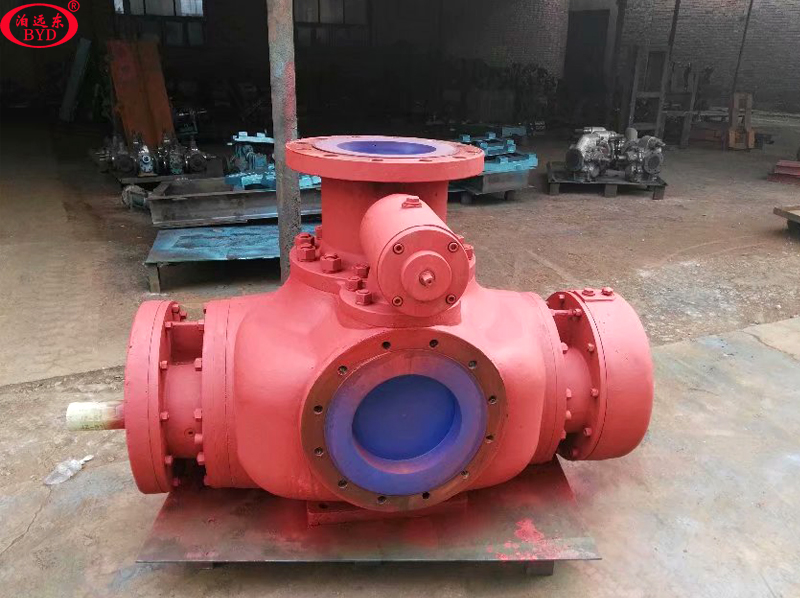

燃料油裝船泵,重油裝船泵W5.1ZK78M1W73雙螺桿泵安裝尺寸圖

●性能范圍:Range of performance:

1、高工作壓力4.0MPa  1, the maximum working pressure of 4.0 MPa

2、流量范圍 1～1000m3/h 2, 1 ~ 1000 m3 / h flow range

3、溫度范圍-20～120℃  3-20 ~ 120 ℃, temperature range

4、介質粘度1～3000mm2/s，降低轉速可達到106mm2/s 介質粘度對雙螺桿泵性能影響較大，泵的名義排量是指在特定粘度條件下的排量，為保證泵能在較率下工作，在試驗不充分時，建議按下列粘度條件選擇轉速：介質粘度cSt轉速r/min

●雙螺桿泵有密封式和不密封式兩種類型，按介質從一端還是 從兩端進入嚙合空間，雙螺桿又被分為雙吸式和單吸式兩種結構。雙螺桿泵是外嚙合的螺桿泵，它利用相互嚙合，互不接觸的兩根螺桿來抽送液體。雙螺桿泵為一種雙吸式非密閉的雙螺桿泵。一端伸出泵外的主動螺桿由原動機驅動。主動螺桿與從動螺桿具有不同旋向的螺紋。螺桿與泵體緊密貼合。從動螺桿是通過同步齒輪由主動螺桿帶動的。

●雙螺桿泵作為一種容積式泵，泵內吸入室應與排出室嚴密地隔開。因此，泵體與螺桿外圓表面及螺桿與螺桿間隙應盡可能小些。同時螺桿與泵體、螺桿與螺桿間又相互形成密封腔，保證密閉，否則就可能有液體從間隙中倒流回去。

●雙螺桿泵可分為內置軸承和外置軸承兩種形式。在內置軸承的結構型式中軸承由輸送物進行潤滑。外置軸承結構的雙螺桿泵工作腔同軸承是分開的。由于這種泵的結構和螺桿間存在的側間隙，它可以輸送非潤滑性介質。此外，調整同步齒輪使得螺桿不接觸，同時將輸出扭矩的一半傳給從動螺桿。正如所有螺桿泵一樣，外置軸承式雙螺桿泵也有自吸能力，而且多數泵輸送元件本身都是雙吸對稱布置，可軸向力，也有很大的吸高。

●雙螺桿泵系列產品分為單吸雙螺桿泵和雙吸雙螺桿泵兩大類。該系列產品具有特殊的螺桿型線和與之配套的特殊結構，廣泛適用于石油、化工、冶金、鋼鐵、電力、船舶、制藥、食物、建材等各種行業，其適用介質之多、輸送范圍之廣、應用工況之復雜是其它泵類產品無法比擬的。這些特點也使得該系列泵具有潛在的使用發展前景。

●泵體內裝有兩根左、有施單頭螺紋的螺桿，主動螺桿2由動力機驅動轉動時，靠同步齒輪1帶動從動螺桿3轉動。兩根螺桿以及螺桿與泵體. 之間存在著間隙，該間隙靠齒輪和軸承保證。其間隙大小，取決于液體粘度、工作壓力等因素。由于每根螺桿兩端螺紋的旋向相反，螺桿轉動時，由螺桿嚙合線形成的泵工作腔。

輸送棕櫚油泵3GR42*6AW2三螺桿泵江蘇安邦電化有限公司

輸送糖漿泵NYP-24-RU-M1-W51高粘度泵藍星哈爾濱石化有限公司

輸送造紙黑液泵G40-1P-W101單螺桿泵安徽金禾實業股份有限公司

輸送柴油泵W5.1ZK65Z1M1W73藍星清洗股份有限公司

重油裝船泵W4.2ZK-78Z0M1W80江蘇靈谷有限公司

輸送合成液壓油泵W6.4ZK75Z1M1W73雙喜輪胎工業股份有限公司

輸送粘接劑泵NYP110-RU-M1-J-W51高粘度泵昊華華東公司

輸送油泵3GR42*4W21三螺桿泵湖北凱樂科技股份有限公司

輸送輕質燃油泵3GR42*4Aw21三螺桿泵岳陽興長石化股份有限公司

燃料油裝船泵3GR36*6W21三螺桿泵江蘇嘉盛品工業有限公司

輸送煤焦油泵3GR36*4三螺桿泵百合花集團有限公司

輸送粘膠液泵W5.1ZK78M1W73浙江龍騰科技發展有限公司

輸送炭黑油泵GN50-1V-W112單螺桿泵煙臺氨綸股份有限公司

輸送油泥泵G85-1V-W102單螺桿泵浙江海越股份有限公司

輸送污水泵G25-1V-W102不銹鋼單螺桿泵中藍有限公司

輸送稠油泵G135-1P-W101單螺桿泵青島海晶集團有限公司

油氣混輸泵W6.4Zi62Z1M1W73上海油漆有限公司

輸送膏狀物泵NYP110-RU-T2-J-W11保溫高粘度泵阿拉伯化肥有限公司

輸送乳狀液泵NYP110-RU-T2-J-W12高粘度保溫深圳諾普信農化股份有限公司

重油裝船泵W6.4ZK-62M1W73鄂爾多斯電力冶金股份氯堿有限公司

輸送涂料泵G40-1P-W101單螺桿泵浙江三美股份有限公司

輸送基礎油泵YCB2.5齒輪泵江蘇常隆有限公司

輸送齒輪油泵YCB5齒輪泵浙江天和樹脂有限公司

輸送潤滑脂泵YCB8齒輪泵山東東佳集團公司

輸送變壓器油泵KCB83.3齒輪泵上海泰禾有限公司

輸送橄欖油泵W6.4ZK-100Z3M1W7內蒙古蘭太實業股份有限公司

輸送柴油降凝劑泵G40-1P-W101單螺桿泵中鹽吉蘭泰集團有限公司

輸送耐磨液壓油泵YCB10齒輪泵江蘇綠陵集團有限公司

●該型泵采用雙吸式結構，螺桿兩端處于同一壓力腔中，軸向力可以自行平衡。兩端軸承采用外裝式，單獨采用潤滑油(脂)潤滑，因而不受輸送介質的影響。兩螺桿間用一對同步齒輪驅動，螺桿齒面間并不接觸，而留有一微小間隙，介質中的雜質并不能對螺桿齒面產生直接的磨損(除沖刷外)。 除一些小排量泵外(2W.W4.0以下)，一般在泵體上都帶有內流式閥，當排放壓力超過額定值時，有一定的保護作用。 泵體上的進出口方向有兩種，一為水平進，水平出;二為水平進，垂直向上出;用戶可根據自己需要選擇。

螺桿泵是利用螺桿的回轉來吸排液體的。中間螺桿為主動螺桿，由原動機帶動回轉，兩邊的螺桿為從動螺桿，隨主動螺桿作反向旋轉。主、從動螺 桿的螺紋均為雙頭螺紋。 　　由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移到排出端，將封閉在 各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，其中螺紋圈數看做液體，當螺釘旋轉時螺紋在轉動時就相當于液體在螺桿泵里面的情形，這就是螺桿泵的基本工作原理。

特點

★定子與轉子接觸的螺旋封線將收入腔與排出腔完全分開，使泵具有閥門的隔斷作用

★可實現液、氣、固體的多相混輸

★泵內流體流動時容積不發生變化，沒有瑞流攪動和脈

★彈性定子形成的容積腔能有效地降低輸送含固體顆粒介質時的磨耗

★輸入介地粘度可達50000Mpa·s含固量可達50%

★流量與轉速正比，借助調速器可實現量的自動調節泵可以正反輸送。

三螺桿泵是依靠泵體與螺桿所形成，當主動螺桿轉動時，帶動與其嚙合的從動螺桿一起轉動，吸入腔一端的螺桿嚙合空間容積逐漸增大，壓力降低。液體在壓差作用下進入嚙合空間容積。當容積增到大而形成一個密封腔時，液體就在一個個密封腔內連續地沿軸向移動，直到排出腔一端。這時排出腔一端的螺桿嚙合空間容積逐漸縮小，而將液體排出。三螺桿泵的工作原理與齒輪泵相似，只是在結構上用螺桿取代了齒輪。表為各種螺桿泵的特點和應用范圍。三螺桿泵的流量和壓力脈沖很小，噪聲和振動小，有自吸能力，但螺桿加工較困難。泵有單吸式和雙吸式兩種結構,但單螺桿泵僅有單吸式。三螺桿泵需要配帶閥(單螺桿泵不必配帶），以防止由于某種原因如排出管堵塞使泵的出口壓力超過容許值而損壞泵或原動機。

螺桿泵是利用螺桿的回轉來吸排液體的。中間螺桿為主動螺桿，由原動機帶動回轉，兩邊的螺桿為從動螺桿，隨主動螺桿作反向旋轉。主、從動螺 桿的螺紋均為雙頭螺紋。

三螺桿泵是螺桿式式容積泵。在三螺矸泵中，由于主螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進口與出口之間形成數級動密封室，這些動密封室將不斷把液體由泵進口軸向移動到泵出 口，并使所輸送液體逐級升壓。從而形成一個連續、平穩、軸向移動的壓力液體。三螺桿泵所輸送液體為不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，粘度1.2~100oE(3.0~760cst)，高粘度液體亦可通過加溫降粘后輸送，其溫度不超過150oC。

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移到排出端，將封閉在 各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，其中螺紋圈數看做液體，當螺釘旋轉時螺紋在轉動時就相當于液體在螺桿泵里面的情形，這就是螺桿泵的基本工作原理。

螺桿與殼體之間的密封面是一個空間曲面。在這個曲面上存在著諸如ab或de之類的非密封區，并且與螺桿的凹槽部分形成許多三角形的缺口abc、def。這些三角形 的缺口構成液體的通道，使主動螺桿凹槽A與從動螺桿上的凹槽B、C相連通。而凹槽B、C又沿著自己的螺線繞向背面， 并分別和背面的凹槽D、E相連通。由于在槽D、E與槽F(它屬于另一頭螺線)相銜接的密封面上，也存在著類似于正面的三角形缺口a’b’c’，所以D、F、E也將相通。這樣，凹槽ABCDEA也就組成一個“∞” 形的密封空間(如采用單頭螺紋，則凹槽將順軸向盤饒螺桿，將吸排口貫通，無法形成密封)。不難想象，在這樣的螺桿 上，將形成許多個獨立的“∞”形密封空間，每一個密封空間所占有的軸向長度恰好等于累桿的導程t。因此，為了使螺桿能吸、排油口分隔開來，螺桿的螺紋段的長度到少要大于一個導程。

從上述工作原理可以看出，螺桿泵有以下優點：

1)壓力和流量范圍寬闊。壓力約在3.4-340千克力/cm 2，流量可達18600cm3/分；

2)運送液體的種類和粘度范圍寬廣；

3)因為泵內的回轉部件慣性力較低，故可使用很高的轉速；

4)吸入性能好，具有自吸能力；

5)流量均勻連續，振動小，噪音低；

6)與其它回轉泵相比，對進入的氣體和污物不太敏感；　　

7)結構堅實，安裝保養容易。

螺桿泵的缺點是，螺桿的加工和裝配要求較高；泵的性能對液體的粘度變化比較敏感
