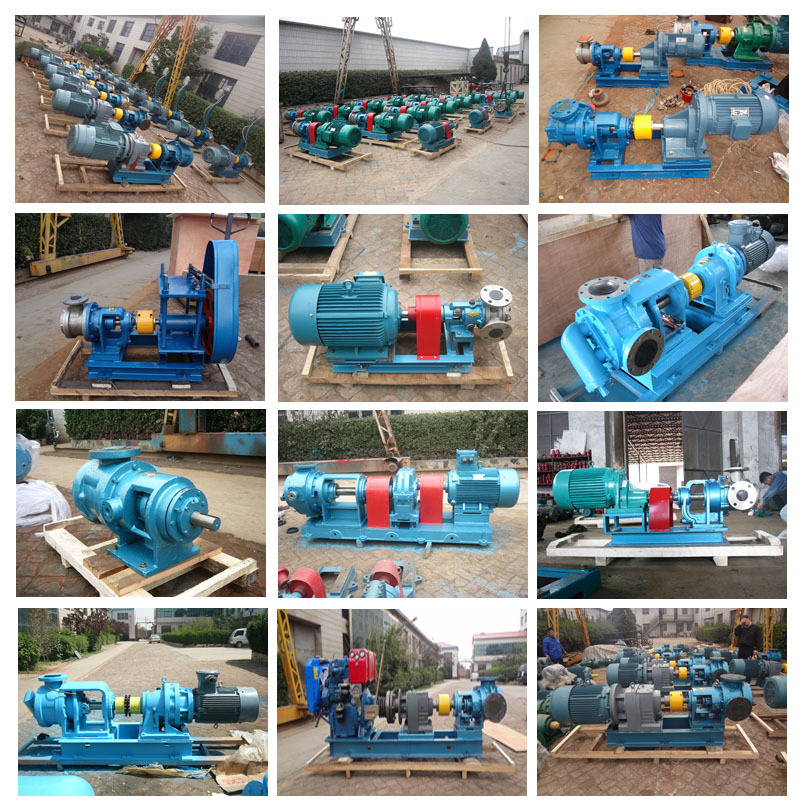

高粘度泵概述

NYP型內環式高粘度泵是一種容積式內轉子泵。這種類型的泵自吸性能強，適用于輸送不含固體顆粒和纖維的粘稠液體，甚到是半固體狀態的液體， 高輸送粘度達到3*105厘泊。具有體積小、重量輕、脈動小、噪音低、運轉平穩、壽命長等優點。

該型泵可廣泛用于石油、、顏料、、顏料、食物、肥皂、洗滌劑及制等行業。

高粘度泵工作原理：

高粘度泵是容積式內嚙合齒輪泵，主動齒輪（外轉子）帶動被動齒輪（內轉子）旋轉時，不斷產生封閉的空間，在吸油區齒輪逐漸脫離嚙合而液體不斷地充滿齒間并被帶到出油區，齒輪在出油區進入嚙合時液體被排出。兩個旋轉齒輪的共同作用，形成一個穩定的體積排量，沒有脈動。由于泵是完全對稱的，泵可以反轉，液流方向也隨之改變。但應注意，泵的轉向可能受到密封或泵內其它結構的限制，用戶有反轉要求時應在訂貨時做出說明。

高粘度齒輪泵并不能產生壓力，它只是輸出流量。壓力低或無壓力，說明高粘度齒 輪泵沒有吸入液體或泄漏嚴重。High viscosity gear pump does not generate pressure, it is only the output flow.Pressure is low or no pressure, high viscosity gear wheel pump don't inhale the liquid or leakage is serious.

電動機輸出功率偏小、齒 輪泵排量選得過大或壓力調得過高時，也會造成壓力不足 當然，壓力表損壞或壓力表節流孔堵塞時也顯示不出壓力，此時可換裝一個新的壓力表檢查。Small motor output power, gear wheel pump capacity to choose too large or pressure too high, can cause stress Pressure gauge damage or pressure gauge orifice jams, of course, also could not show pressure, can change a new pressure gauge to check at this time.

如果確認泵無流量輸出，可能是由于泵安裝有誤、泵的轉向不對，或吸人側(進液口及吸液管道)堵塞、出口止回閥裝反或卡死了，也有可能是驅動軸斷裂了。If confirmed that no flow pump output, could be turned to the pumps due to pump installation is wrong, wrong, or suction side (liquid into the mouth and suck liquid pipeline jam, export check valve installed backwards, or card is dead, it is possible that the drive shaft fracture.

高粘度泵在轉速過低時會引起出液量不足，這種現象往往是由于泵的驅動裝置打滑或功率不足所致。此時應檢查齒 輪泵的實際轉速、泵與電動機的聯接及功率匹配情況等。High viscosity pump in low speed can cause insufficient quantity of produced liquid, this phenomenon is often due to the slippage of the pump drive or insufficient power.Check the gear wheel pump at this time of the actual speed, pump and motor connection and power matching, etc.

高粘度泵在開始運轉前，往齒輪泵的殼體內灌滿待輸送的液體，便于啟動。若環境溫度低于冰點，應預先向泵內通入熱蒸汽，進行預熱處理，然后才可啟動齒輪泵。高粘度泵的旋轉方向要與進、出油口相符。齒輪泵若是 次運行，或長期閑置后再使用，在空載或小負荷情況下先跑合一小時左右。如果在跑合階段預先覺察出異常溫升、泄漏、振動和噪聲時，應停機檢查。高粘度齒輪泵的支座或法蘭與其驅動電機應采用共同的安裝基礎，基礎、法蘭或支座均需具有足夠的剛度，以減小齒輪泵運轉時產生的振動和噪聲。電動機與齒輪泵須用彈性聯軸器連接，同軸度小于0.1毫米，傾斜角不得大于1度。安裝聯軸器時不得用錘敲打，以免傷害齒輪泵的齒輪等零件。若用帶輪、鏈輪等驅動時應設托架支承，以防主動齒輪軸承受徑向力。緊固齒輪泵、電動機的地腳螺釘時，螺釘受力應均勻，連接可靠。用手轉動聯軸器時，應感覺到齒輪泵能夠輕松地轉動，沒有卡緊等異常現象出現，然后才可以配管。

高粘度齒輪泵的吸油管道內徑應足夠大，并避免狹窄通道或急劇拐彎、減少彎頭，去除不必要的閥門、附件，盡可能地降低泵的安裝高度，縮短吸油管道的長度，以減少壓力損失。管接頭等元件的密封要良好，以防止空氣侵入，從而控制氣穴與氣蝕的發生。止回閥與閥在齒輪泵的輸出管路上安裝一個止回閥。這樣在檢修泵及輸出管道時，系統中的液體不會發生倒流。齒輪泵帶負荷停車時，亦可防止泵倒轉而在其輸出管道內產生局部真空。應當注意，出口止回閥不能裝反或出現卡死現象。高粘度泵的出口管路上還應當設置閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開閥卸壓。閥可以與泵體或泵蓋鑄成一體，也可以單獨裝配。對于需要正反轉的高粘度齒輪泵，其進出口管路上均需設置閥。

高粘度泵是輸送高粘度液體的齒輪泵，應做到在較低的功耗、較少的泄漏、較大的壓力下輸出 多的流量。在確定所要輸送的介質時，應該嚴格遵循產品說明書上的規定，盡量使用廠家推薦的流體介質，并注意考慮系統的工作溫度范圍。當希望在某一較寬的溫度范圍內使用時，輸送介質的粘度指數應該高些。輸送介質不僅是傳遞的中介，而且也是潤滑、密封及傳熱介質。液體粘度過高會增加內摩擦阻力，降低輸出功率，浪費，并產生過高的系統溫度.高粘度齒輪泵的出口管路上應當設置閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開閥卸壓。對于需要正反轉的高粘度齒輪泵，其進出口管路上均需設置閥。

1、工作壓力的選定1, select the work pressure

高粘度泵額定的壓力是指泵連續工作時的 高許用壓力，而其工作壓力則決定于外部負載，安裝和調試的壽命與其工作壓力直接相關。對于不頻繁工作的齒輪泵，其工作壓力可取為泵的額定壓力，考慮到產品質量不同，將額定壓力降低20%～30%使用。對于經常工作于較高壓力下的齒輪泵，其工作壓力應比泵的額定壓力低1～2個壓力級。石油化工設備常常是24小時連續運轉，這時泵的工作壓力應該取得比額定壓力低得多，且工作轉速也應該低于額定轉速。如果高粘度齒輪泵的工作壓力調整過高，則會使齒輪泵在超負荷下運行。

2.安裝與試運轉2. Installation and commissioning

高粘度泵的支座或法蘭與其驅動電機應采用共同的安裝基礎，基礎、法蘭或支座均需具有足夠的剛度，以減小齒輪泵運轉時產生的振動和噪聲。電動機與齒輪泵須用彈性聯軸器連接，同軸度小于0.1毫米，傾斜角不得大于1度。安裝聯軸器時不得用錘敲打，以免傷害齒輪泵的齒輪等零件。若用帶輪、鏈輪等驅動時應設托架支承，以防主動齒輪軸承受徑向力。緊固齒輪泵、電動機的地腳螺釘時，螺釘受力應均勻，連接可靠。用手轉動聯軸器時，應感覺到齒輪泵能夠輕松地轉動，沒有卡緊等異常現象出現，然后才可以配管。高粘度齒輪泵的吸油管道內徑應足夠大，并避免狹窄通道或急劇拐彎、彎頭，去除不必要的閥門、附件，盡可能地降低泵的安裝高度，縮短吸油管道的長度，以減少壓力損失。管接頭等元件的密封要良好，以防止空氣侵入，從而控制氣穴與氣蝕的發生。在開始運轉前，往齒輪泵的殼體內灌滿待輸送的液體，便于動。若環境溫度低于冰點，應預先向泵內通入熱蒸汽，進行預熱處理，然后才可啟動齒輪泵。齒輪泵的旋轉方向要與進、出油口相符。齒輪泵若是 次運行，或長期閑置后再使用，在空載或小負荷情況下先跑合一小時左右。如果在跑合階段預先覺出異常溫升、泄漏、振動和噪聲時，應機檢查。高粘度泵的出口管路上還應當設置閥等保護裝置，這樣一旦泵的出口通道發生堵塞，就可以打開閥卸壓。對于需要正反轉的高粘度齒輪泵，其進出口管路上均需設置閥。

如何選型How to choice

選擇高粘度泵時應該注意泵所輸送的具體粘度、工作溫度、介質比重、介質成分等等，只有更好的了解高粘度泵所輸送的介質情況才能更好的選擇所需要的高粘度泵產品。Should be paid attention to when selecting high viscosity pump pump delivery by the specific viscosity, working temperature, the proportion of medium, medium composition etc., only a better understanding of the high viscosity pump transmission medium condition can better choose the required high viscosity pump product.

3.需要了解高粘度泵所輸送的介質粘度。因為介質粘度的高低直接影響到選擇高粘度泵的轉速。must understand the high viscosity pump transmission medium viscosity. Because the medium viscosity directly affects the choice of high viscosity pump speed.

4.了解高粘度泵所輸送介質的性質，例如有沒有腐蝕性。understand the nature of the high viscosity pump conveying medium, such as corrosive.

第三、高粘度泵所輸送的介質濃度多少、比重多少。high viscosity pump how far the conveying medium concentration, specific gravity.

第四、高粘度泵所輸送的介質。high viscosity pump transmission medium.

第五、高粘度泵輸送的介質常溫下是否結晶或凝固。the high viscosity pump whether the medium temperature of crystallization or coagulation.

第六、高粘度泵所輸送的介質是否有懸浮物。the transmission medium for high viscosity pump suspension.

第七、高粘度泵所輸送介質受溫度變化情況。high viscosity pump conveying medium affected by temperature changes.

第八、高粘度泵所輸送介質的潤滑性、清潔度、腐蝕性等。high viscosity pump medium by lubricity, cleanliness, corrosion resistance, etc.

第九、高粘度泵要求進口壓力及出口壓力和安裝高度。high viscosity pump inlet pressure and outlet pressure and the installation height.

第十、高粘度泵使用場合的防爆要求。high viscosity pump occasions of explosion-proof requirements.
